GYFXT6PH-8 G.657A1 LSZH
| Kodas | 491533 |
Dielectrinis kompaktinis universalus lauko/patalpų optinis kabelis. Lankstus. 8 x Single Mode skaidulos. Eca degumo klasė

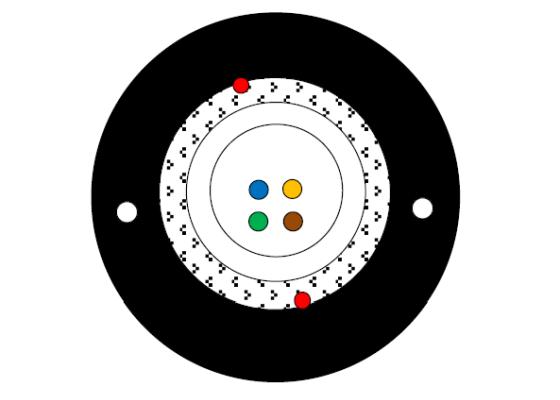

Konstrukcija
- Šviesolaidžiai;
- Centrinis plastikinis optinis modulis (vamzdelis) su šviesolaidžiais ir hidrofobiniu užpildu;
- Stiklo skaidulų (siūlų) nešantysis sluoksnis;
- Apvalkalas su 2 stikloplastiko stiprumo strypeliais.
- Rip Cord siūlai
Savybės
- Kompaktiškas ir lankstus nemetalinis kabelis. Universalus - tinkamas lauko ir vidaus sąlygoms;
- SCTG kabelio "Mini" versija - su dar sumažintu diametru ir dar geresniu lankstumu;
- 8 x ITU-T G657A skaidulos;
- Maži gabaritai ir svoris, geros mechaninės savybės, lengvas apdorojimas;
- Puikios mechaninės charakteristikos, aukštas atsparumas mechaniniams veiksniams;
- Juodo LSZH išorinis apvalkalas - nedegus, nenuodingas, atsparus vandeniui ir saulės spinduliams.
- Eca degumo klasė
Panaudojimas
- Rekomenduojamas įvadams į daugiabučius namus, pajungti pastatą prie šalia įrengtos optinės movos;
- Naudojamas pastato vertiklaliems optiniams paskirstymo tinklams;
- Naudojamas kabelinėjė kanalizacijoje, laiptinių šachtose, pastatų fasaduose, palėpėse.
Kabelio parametrai
| Pavadinimas | GYFXT6PH-8 G657A1 Eca | |
|---|---|---|
| Pakuotė | 500m, 1000m. 2000m. | |
| Netto svoris | 35 kg/km | |
| Išorinis diametras | 5,2 ± 0,3mm | |
| Skaidulų kiekis | 8 | |
| Stiprumo elementai | Stiklo siūlų sluoksnis | |
| Apvalkalas | LSZH | |
| Kabelio spalva | Juodas | |
| Maksimali tempimo jėga | 500N (trumpalaikė) | |
| Maksimali gniuždymo jėga | 1000N/100mm | |
| Minimalus lenkimo spindulys | 20 x Ø (trumpalaikė) / 10 x Ø (ilgalaikė) | |
| Transportavimo/laikymo temperatūrų diapazonas | -40°C - +60°C | |
| Montavimo/klojimo temperatūrų diapazonas | -20°C - +50°C | |
| Darbo temperatūrų diapazonas | -40°C - +60°C | |
| CPR degumo klasė | Eca | |
Skaidulos parametrai
| Skaidulos tipas | Single Mode 9/125 | |
| Atitikimas standartui | ITU-T G.657A1 | |
| Modinio lauko diametras | prie 1310nm | 8.4 ~ 9.2 µm |
| prie 1550nm | 9.3 ~ 10,3 µm | |
| Šerdies ir apvalkalo nekoncentriškumas | < 0,5µm | |
| Apvalkalo skersmuo | 125 ± 0,5µm | |
| Apvalkalo neapskritumas | < 0.7% | |
| Apsauginės dangos skersmuo | 245 ± 10 µm | |
| Slopinimas, ne daugiau | prie 1310nm | < 0,38 dB/km |
| prie 1550nm | < 0,22 dB/km | |
| prie 1625nm | 0,5 dB/km | |
| Nulinės dispersijos bangos ilgis | 1300~1324 nm | |
| Charakteristikos statumas nulinės dispersijos srityje | < 0,090 ps/nm2·km | |
| Chromatinė dispersija | prie 1550nm | < 18 ps/nm·km |
| prie 1625nm | < 22 ps/nm·km | |
| Poliarizacinė dispersija | < 0,2ps/km½ | |
| Nuostoliai prie daugkart. lenkimų, 1550nm | < 0,25dB (30mm Ø 10 times), < 0,75dB (20mm Ø 1 times ) | |
| Skaidulų spalvos (TIA-EIA-598) | |||||
|---|---|---|---|---|---|
|
1
|
2 | 3 | 4 | 5 | 6 |
|
Mėlyna
|
Oranžinė | Žalia | Ruda | Pilka | Balta |
|
7
|
8 | 9 | 10 | 11 | 12 |
|
Raudona
|
Juoda | Geltona | Purpurinė | Rožinė | Jūros spalvos |
