GYFXT6P-4 G.652D PE
| Код | 491538 |
Диэлектрический внешний оптический кабель.
Гибкий. 4 x Single Mode волокон.
Applications
- Central tube cable for outdoor using;
- "Mini" version of standard SCTG with reduiced sized and even more improved flexibility;
- 4 x ITU-T G657A fibers;
- Color coded optical fibers freely laid inside loose tube. Space inside tube is also filled with tixotropic gel;
- 100% dielectric. No any metal components used;
- For using in distribution segment of network or for small networks. Recommended as entry cable to the building, i.e. connection between apartment block and optical splice closure or distribution box;
- For using in cable ducts, on building walls, lofts. Compact size and flexibility let use this cable as universal indoor/outdoor cable;
- Small size and weight, good mechanical properties. High resistance to tensile and impacts;
- Outer jacket made of PE compound, resistant to water and sunlight;
- Easy stripping and installation. Easy to use with most splice closures and boxes.

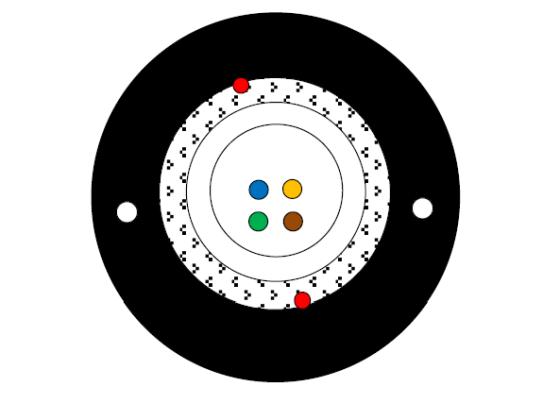

Cable structure
- Color coded fibers;
- Loose buffer tube with fiber and jelly filling;
- Glass yarn layer;
- Parallel FRP as additional strength member
- Black UV-resistant outer jacket.
- Rip cords
Параметры кабеля
| Наименование | GYFXT6P-8 G657A1 Eca | |
|---|---|---|
| Упаковка | 500м, 1000м, 2000м | |
| Вес Netto | 28 кг/км | |
| Внешний диаметр | 5,2 ± 0,3мм | |
| Количество волокон | 8 | |
| Усиливающие элементы | Слой стеклянных нитей | |
| Внешняя оболочка | PE | |
| Цвет кабеля | Черный | |
| Стойкость к растягивающим усилиям, не менее | 500Н (монтаж) | |
| Стойкость к сдавливающим усилиям, не менее | 1000Н/100мм | |
| Минимальный радиус изгиба | 10 Ø - (рабочий) / 20 Ø (монтаж) | |
| Температура при хранении и транспортировке | -40°C - +60°C | |
| Температура при инсталяционных работах | -20°C - +50°C | |
| Рабочая температура | -40°C - +60°C | |
Параметры волокна
| Тип волокон | Single Mode 9/125 | |
| Соответствие стандарту | ITU-T G.657А1 | |
| Диаметр модового поля при 1310нм | 8.4 ~ 9.2 мкм | |
| Диаметр модового поля при 1550нм | 9.3 ~ 10,3 мкм | |
| Неконцентричность сердцевины и оболочки | < 0,5 мкм | |
| Диаметр оболочки | 125 ± 0,5 мкм | |
| Некруглость оболочки | < 0,5% | |
| Диаметр защитного покрытия | 245 ± 5 мкм | |
| Затухание при 1310нм | < 0,38 дБ/км | |
| Затухание при 1550нм | < 0,22 дБ/км | |
| Затухание при 1625нм | < 0,25 дБ/км | |
| Длина волны нулевой дисперсии | 1300~1324 нм | |
| Наклон дисперсионной характеристики в области длин волны нулевой дисперсии, не более |
< 0,090 пс/нм2·км | |
| Хроматическая дисперсия при 1550нм | < 18 пс/нм·км | |
| Хроматическая дисперсия при 1625нм | < 22 пс/нм·км | |
| Поляризационная дисперсия | < 0,2 пс/км½ | |
| Потери на макроизгибах при 1550nm | < 0,25dB (30мм Ø 10 раз), < 0,75dB (20мм Ø 1 раз) | |
| Цвета волокон | |||||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 |
| Синий | Оранжевый | Зеленый | Коричневый | Серый | Белый |
| 7 | 8 | 9 | 10 | 11 | 12 |
| Красный | Черный | Желтый | Пурпурный | Розовый | Бирюзовый |
